特點

　　液動切斷閥是一種危險品包括液氨的安全保護新型閥門，主要用于緊急情況時能在較遠的地點迅速關閉貯罐的出入口，安裝在.液氨或儲罐和管路上，與遠距離手搖油泵（SB03-175型）配套使用，利用液壓控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起到人身安全保護作用.需要安裝多只緊急切斷閥的情況下應該利用二只手搖油泵控制，其中一只油泵工作另一只油泵備用，防止油泵損壞本閥不能正常工作，每只緊急切斷閥分別用一只（J23H-40P）針型閥控制。

　　切斷閥是結合截止閥，止回閥和氣動閥門的優點，多年來經過全體員工的努力創新，現已成為控制閥領域的佼佼者。經過不斷的實地應用實踐，及與用戶的交流合作，設計出現在的具有高性能，低成本的產品，并得到化工、鋼鐵、石化冶金、給排水系統等龍頭用戶企業的認可，同時也得到了行業內的一致好評。

　　應用參數

　　編輯

　　壓力等級： 20K 4.0MPa

　　油缸工作壓力： ≤6.0.Mpa

　　使用溫度： -40~+80℃

　　油缸使用介質： 混合錠子油 ，變壓器油

　　使用介質： 天然氣，液化氣，液氨，

　　熔閉時間 ±70℃

　　關閉時間： ≤10秒

　　油缸開啟壓力： ≥2.0MPa

　　閥體材料：碳素鋼WCB,不銹鋼304,316,316L

　　油缸， 活塞： 鉻不銹鋼

　　密封圈， O型圈：聚四氟乙烯，丁晴橡膠

　　彈簧： 50CrVA（彈簧鋼）

　　類型:常閉式

　　一、YDQD45YF-25C 液動緊急切斷閥--概述

　　產品名稱：QDY421F-25 液動緊急切斷閥，液動切斷閥結合了截止閥，止回閥和液動閥門的優點，采用截止閥的升降結構和止回閥防止介質倒流的原理。切斷閥具有***的技術性能，低負荷損失和高可靠性，與遠距離手搖油泵配套使用，利用手動液壓控制閥門開啟-關閉。

　　切斷閥安裝在液氨，燃氣儲罐站或者氣體管道上，以便在管道或儲罐上發生泄漏甚至起火時，工作人員能通過遠距離油泵卸壓，或80℃高溫使（易熔合金）熔化，閥門油缸自動卸壓，閥門迅速關閉而止漏。起到保護人身安全作用，切斷閥是目前化工危險品截流比較理想選擇的產品。

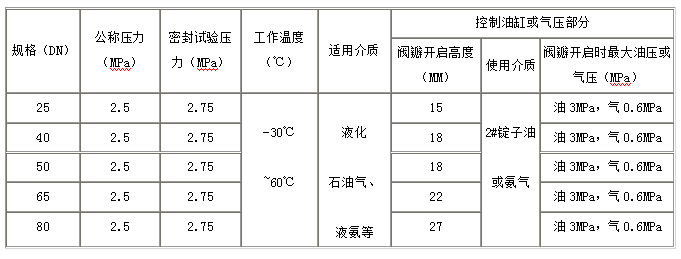

　　二、QDY421F液動緊急切斷閥--性能規范

　　三、作用原理及結構說明

　　1、閥門在無外壓力操作情況下，閥瓣處于常閉狀態，在貯罐系統上使用時，緊急切斷閥與油泵或貯氣瓶配套使用，靠手搖油或氨氣的壓力將閥門打開，在油路或者氣的壓力使用下閥門處于開啟狀態，當需要關閉閥門或遇到有緊急情況時，可將油壓或者氨氣壓力泄掉，閥門即自動關閉。

　　2、閥瓣關閉時，壓力是依靠打開泄壓閥或操作手輪或者管路上的易熔塞在溫度升高時自行熔化來實現。

　　3、閥門工作介質的流動方向應是高進低出，與普通截止閥流向正好下反。

　　4、閥門法蘭的連接尺寸按JB/T79.1-94《凸面整體鑄鋼法蘭》或HG20592-97尺寸標準。

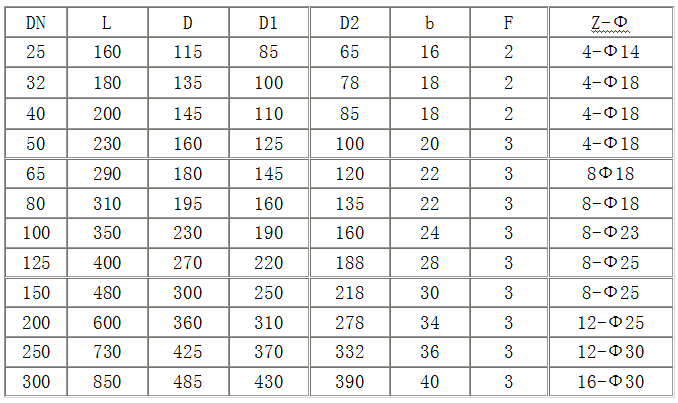

　　四、 QDY421F液動緊急切斷閥--主要外形尺寸和連接尺寸

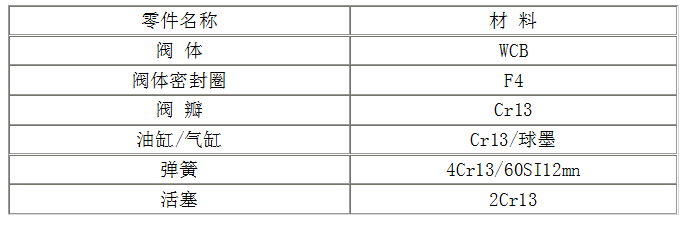

　　五、 QDY421F液動緊急切斷閥--主要零件材料

　　五、保管、安裝及使用的注意事項

　　1、 閥門通路兩端必須加護蓋，存在在干燥、通風的室內，如長期存放應經常檢查，防止銹蝕；

　　2、 閥門在安裝前不要拿掉防塵蓋，使閥內無污物存在；

　　3、 閥門可安裝在水平或垂直的管道上使用，安裝時去掉防塵蓋，管路先用空氣吹干凈，以免污物帶進閥腔內；

　　4、 閥門每開放12`14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長期使用的可靠性。

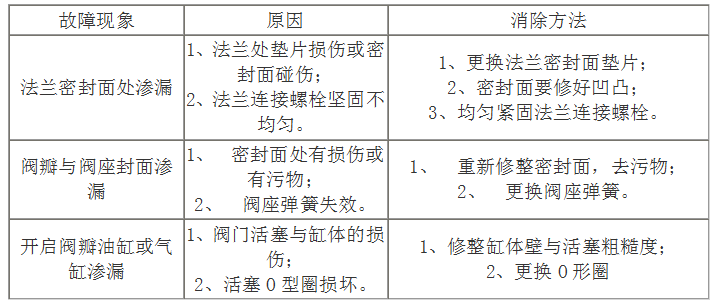

　　六、可能發生的故障原因及消除方法：
